H48Y空排止回閥安裝在火電機組的高壓給大泵出口管道上，防止給水倒流，保護給水泵。該閥配合水泵zui小流量自 動再循環旁閥工作，當給水泵在低負荷或者出口截門關閉狀態時，自動再循環旁路閥應處于開啟位置，以保證水泵 的安全運行。當開啟時，再循環旁路閥就自動關閉。不宜用于含有固體顆粒和粘度較大的介質。175H48Y（H）-200，主要用于火電廠給水泵出口處。配合水泵zui小流量再循環閥工作，維持系統的安全運行。

動作原理如下：

打開出口閥，給水泵啟動，給水達到一定的壓力后，閥芯自動升起，推離閥座，給水即流出。同時閥芯連桿拔動排空口閥片封閉排空口。當給水泵流量減小時，閥芯下落，推動連桿拔開排空閥片，開啟再循環門維持水泵最小流量。當停泵時，閥芯自動下落關閉通道，從而防止高壓水錘對給水系統的破壞。

1、閥 門由止回閥和再循環旁路閥與節流裝置組成。

2、當介質順流時，閥瓣自動開啟，由于杠桿作用將旁泄閥門關閉,當介質逆流時，閥瓣自動關閉，而旁泄門則開啟，把泵打出的水從旁泄門排出重新流回給水箱內。

3、閥瓣密封面采用硬質合金堆焊而成，耐磨、抗沖蝕性好。

4、閥門流道設計優越，減緩對閥瓣的沖蝕：閥瓣密封小經根部采用特殊工藝措施減緩空穴沖蝕，延長使用壽命。

5、閥門應垂直安裝。

主要參數

材質

設計與制造標準

試驗壓力

主要零部件材質和適用范圍

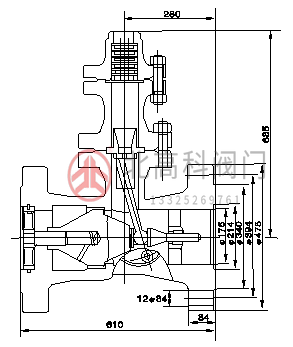

主要尺寸
